HSG工程液壓缸
產品詳細
浙江漢達專業設計制造各種工程液壓缸，經營品牌【漢力達】。高精度數控珩磨機、自動電焊機、立式臥式加工中心、龍門加工中心、數控車床等加工設備齊全，產品質量穩定，售后有保證。
HSG系列工程液壓缸為雙作用單活塞桿液壓缸；安裝方式多采用耳環型，按缸蓋與缸體連接方式不同有外螺紋連接、內卡鍵連接及法蘭連接三種。工程液壓缸主要用于工程機械、重型機械、起重機械及礦山機械等液壓系統中。
前后耳環安裝方式特點：
尾部單耳環安裝適合于活塞桿端工作過程中沿同一運動平面呈曲線運動時，活塞桿將沿一個實際運動平面兩側不超過3°的路徑工況或結構設計需要的單耳環安裝工況；此時可以采用尾部和桿端球面軸承安裝，但應注意球面軸承安裝允許承受的壓力載荷。

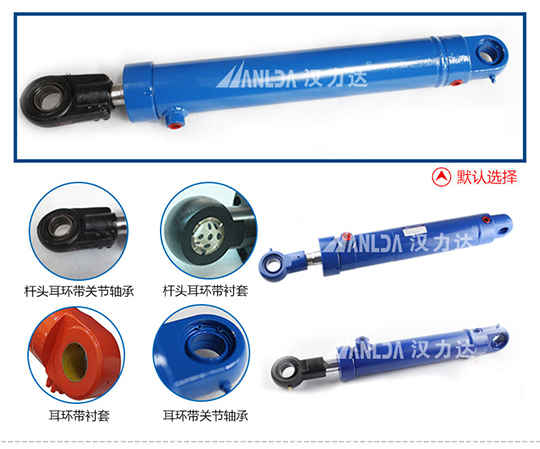

前后耳環樣式可選：

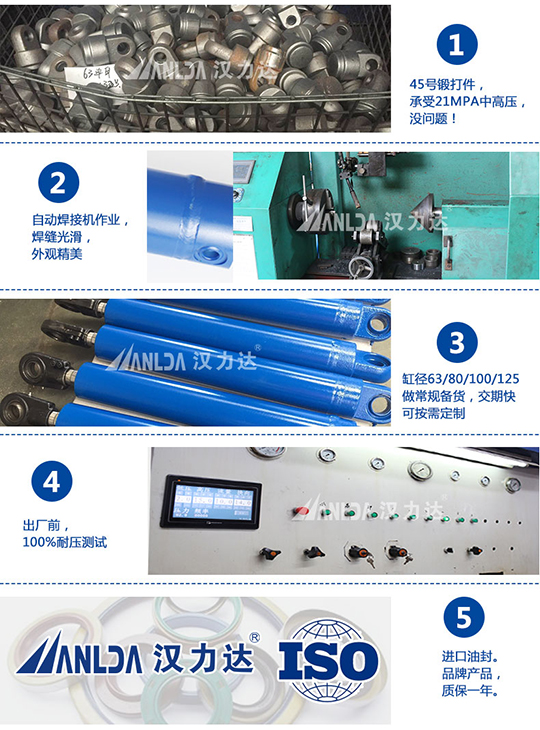

產品細節：

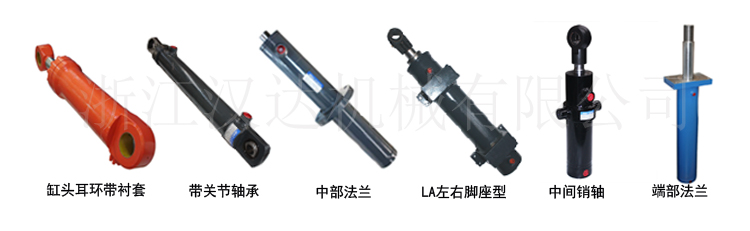

多種安裝方式

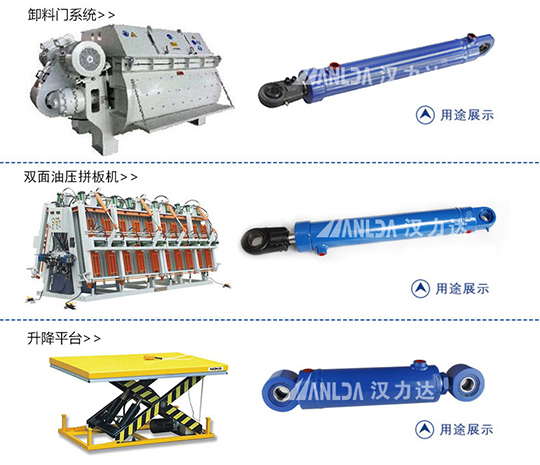

適用范圍：
多數用于工程機械、重型機械、起重機械及礦山機械等液壓系統中的液壓缸，但并不僅限于上述方面。壓力等級16Mpa。
當油缸受力比較大（比如20噸），行程比較長（比如2米），拉桿式油缸因為螺絲桿受力局限不適合使用，可選用工程油缸來代替。
因工程油缸的壓力較大以及制造工藝的原因，材料成本以及加工成本都較拉桿式油缸高。
技術參數
您可以根據以下型號表示法來選取所需要的產品。型號示例：HSG-l-50/40*100-2501
HSG系列工程液壓缸基本參數，包括缸徑、桿徑、最大行程。
1，速比為活塞腔有效面積與活塞桿腔有效面積之比。
2，最大行程原則上是：速比=1.33時，S=8D；速比=1.45時，S=10D；速比=2時，S=12D
外形尺寸
詳細的外形尺寸圖表，請下載2009樣本查看。
適用范圍
多數用于工程機械、重型機械、起重機械及礦山機械等液壓系統中的液壓缸，但并不僅限于上述方面。壓力等級16Mpa。
當油缸受力比較大（比如20噸），行程比較長（比如2米），拉桿式油缸因為螺絲桿受力局限不適合使用，可選用工程油缸來代替。
因工程油缸的壓力較大以及制造工藝的原因，材料成本以及加工成本都較拉桿式油缸高。
