數控ZK系列達人多軸鉆床，增加觸摸屏，采用全自動PLC控制，光柵尺控制進給深度，操作界面簡單易用。采用深孔加工程序，多段進給多次排屑，實現深孔加工。

達人多軸鉆床ZK5213安裝與調試

一、      安裝

1、機床的吊運

機床的重心較高，在用叉車起動時應注意機床的平衡性。如用繩索起吊，必須注意周圍安全，防止側翻。

　　注：機床和吊繩之間應放置較軟的保護性物品，以免損壞機床油漆。

2、機床的清洗

出廠前機床的表面涂了一層防銹油。安裝后，必須用煤油或清洗劑進行清洗。

　　注：不能用汽油或腐蝕性的溶劑清洗機床，并注意防火。

3、機床的安置

　　在機床的周圍應留出足夠的空間（機身四周留約1M左右），以便于添加保護罩、油箱拉出加油，及操作工人上下料。

4、調平多軸鉆床

　　當機床吊放到地腳螺釘上以后，將水平儀放置在機床工作臺導軌面上交替移動，并不斷微調地腳螺栓，直至平整為止。

　　注：沿工作臺導軌平面的縱橫向方向移動時，水平儀續數誤差應小于0.1/1000；水平儀請選用讀數為0.02mm/m的框式水平儀或合像水平儀。

二、調試

1、接水泵電源和添加冷卻水

水泵電源線一頭接于底座背面插孔，一頭接于水箱泵旁邊，以螺母擰緊。往水箱內加冷卻水和5-8%皂化液，直到箱滿為止，約60L。

　　注：冷卻水泵不可在水箱中沒有冷卻水的情況下運轉，否則會損壞冷卻水泵；冬季，如果冷卻水結凍，不可開機，應用+10攝氏度左右的溫水融化，否則會損壞水泵。

2、添加液壓油

　　在使用機器前，必須先加干凈液壓油，直到油面計黑線位置。

注：冬天用L-HL32，夏天用L-HL46

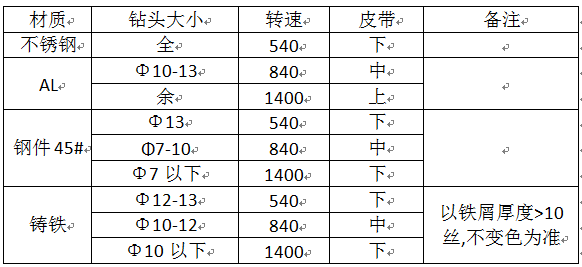

3、調節主軸轉速

4、調速閥

　　旋轉調速閥控制進給速度

　不銹鋼一般放在1檔，最終都需要在參考值范圍左右微調。

5、接通電源

50HZ/380V三相交流電源電源線截面2.5mm 以上

5根線，3根三相線先無順序接上（L1、L2、L3），并接好地線和零線，接通電源后，確認鉆頭旋轉方向，如果鉆頭反向旋轉，則將任意2根電線相互調換接上即可。

注：應該由專業電工依照國標進行配電，配電時應先斷電，并確認電壓值。

6、安裝鉆頭

7、調整移動臂

將鉆頭對準鉆孔的位置，升降機架左右微調移動臂位置，鎖緊移動臂的鎖緊螺母，固定移動臂。

8、工作行程

先啟動油泵

第一步：機頭升到一定高度后，觸摸屏按“置原點”“確定”。

第二步：下降一點機頭，按“回原點”，待機架回到原點后確定在零位。

第三步：“下降”，機頭降至工件表面，觸按“置表面”，“確定”。

第四步：“回原點”，“數據設定”，“鉆孔深度”，輸入需要的深度。

第五步：“返回”，“自動控制”，“水泵自動”，放上工件就可以開始試鉆了。
